屋面天沟融雪化冰系统

► 应用场景

考虑到冬季降雪量大，堆积金属屋顶不易融化，局部区域降雪量堆积到一定程度则易损坏建筑结构，故考虑采用电加热的形式将特定区域的积雪融化，排除事故隐患。

本系统采用清洁、有效的电能，安装及使用成本低，使用寿命长、后期维护费用低、运行耗电量低、热转换率高，深受用户喜爱。

适用于工厂厂房屋面融雪、天沟融雪、展馆天沟融雪、车站顶棚融雪等。

► 屋面天沟融雪除冰系统组成

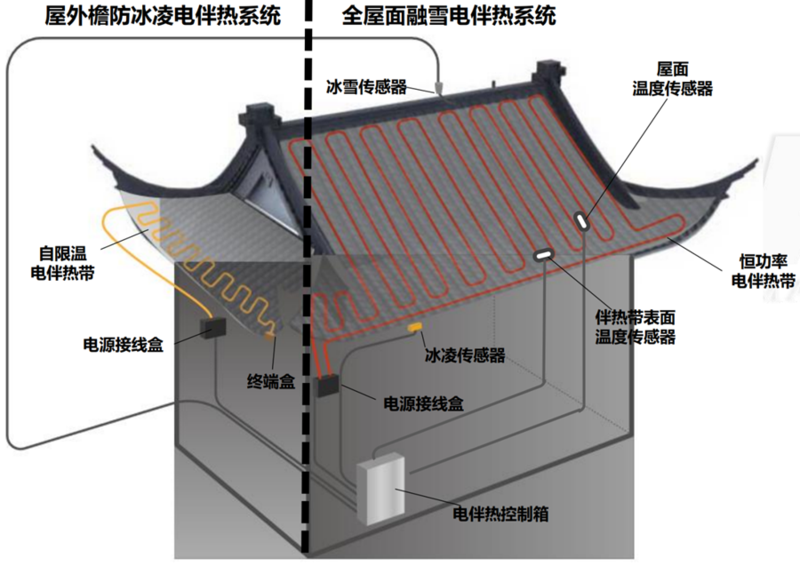

融雪化冰系统主要组成部分：电伴热控制箱、融雪专用电伴热带、冰雪传感控制器、电源接线盒、终端接线盒、融雪专用卡、耐候固定胶、固定保护板、融雪固定扎带等。

系统优点：

1、性价比高：我公司设计选型的融雪专用电伴热带使用寿命长，维护率低，热转率高。

YATALO融雪专用电伴热带的优点：抗老化材质、使用寿命长、后期维护费用低、长期运行耗电量低、热转换率高。我们注重每个单产品的品质以及系统集成产品匹配的专业品质，从而达到真正意义上的降本增效的效果。

2、安全保障：YATALO电伴热产品制造标准主要性能项符合GB/T19835-2015标准，产品材料采用优质材料，确保电伴热带各项性能均达到各项标准，热稳定性好、发热温度均匀、发热温度均在标准范围内、不会过热或短路导致伴热带燃烧或烧毁，使用寿命长功率表衰减低，降低因寿命短导致的更换周期成本高。

► 工作原理

屋面天沟融雪系统是用冰雪传感控制器监测环境的温度、雨或雪及易产生冰凌的排水管入口的积水状态，可以自动分析现场环境的温度及降雪量，当满足两个要求时屋面天沟融雪系统才开始工作，落水管融雪与普通管道工作方式基本相同。电伴热控制箱还可以远程通讯与中控室或DCS系统连接，可以在中控室进行观察融雪系统的工作状态。

控制方式:

由于冰雪的形成不仅仅是温度问题，湿度也是影响条件之一，只有温度和湿度同时达到冰雪形成的条件才能出现结冰和降雪，故该系统不能采用传统的温控器，需采用专用的冰雪传感控制器，结合项目的实际情况，我司采用智能控制和人工手动控制结合的方式。

1、智能控制:采用冰雪传感控制器进行控制，在典型位置处设置温度和湿度探头，将冰雪传感控制器设置在控制箱内(可以根据实际情况布置在方便的位置)，通过湿度和温度探头采集室外气象参数，然后传递给冰雪传感控制器内的芯片，通过芯片对数据的处理来判断是否达到启动条件。

是完全智能型的一种控制方式不需要人工监管，能有效的降低人工费用

2、手动控制:在设置专用智能控制系统的同时，考虑到特殊情况出现，保证该系统的使用效果，我司同时设置了手动控制系统，该系统基于自动控制系统设置，不影响自动系统运行，在需要的时候可以根据用户的需要随时启动，真正的实现以人为本的功能。

若干个这样的设置构成整个屋顶融雪系统，所有的自动控制和人工控制集中在控制室进行。

► 常规选型

RXTV-2KF
1.镀锡铜芯导线 2.导电塑料（发热 PTC） 3.内绝缘层（改良聚烯烃/低烟无卤/加氟型） 4.金属屏蔽层（金属合金丝/镀锡铜丝） 5.外护套层（改良聚烯烃/PVC/低烟无卤/加氟型）	A、发热元件:合金电阻丝 B、绝缘层:氟塑料 C、组合层: 聚乙烯 D、编织层: 镀锡铜丝   E、护套层：PVC

技术参数

型号/参数		颜色	外护层	额定电压 （V）	额定功率 （W/m）	双向最大使用 长度 (m)	最高耐温℃	最高维持温度 ℃
RXTV36-2KF		黑色	抗紫外线 抗老化	220	36	300	120	85±5
RXTV49-2KF				220	49	250	120	85±5
FHTV36-2KF		棕色	氟材料 抗拉抗磨抗老化	220	36	200	135	90±5
FHTV49-2KF				220	49	200	135	90±5
FHTV66-2KF				220	66	150	135	90±5
标准颜色：	黑色、棕色；
温度范围：	最高维持温度 85℃±5℃、90℃±5℃（持续通电）； 最高暴露温度 120℃±5℃、135℃±5℃（间歇式供电）；
施工温度：	最低 -40℃；
热稳定性：	在10℃至99℃之间来回循环1500次后，电伴热带发热量维持在95%以上，热效率95%；
弯曲半径：	20℃室温时为20.8mm，-30℃低温时为30.8mm；
绝缘电阻：	电缆长度 100m 时，环境温度 75℃时，用 2500VDC 摇表摇试一分钟，绝缘电阻（导线与屏蔽间）最小值为 120MΩ；
启动电流：	当电伴热带通电时，瞬间启动电流最大值≤0.5A/m；
铜芯导线：	7 X 0.6、19 X 0.28、19X 0.32；
使用长度：	单相供电：100-150m，双相供电：200-300m（在规定的使用长度范围内， 可任意剪断、任意连接、交叉重叠）；
导线材质：	镀锡铜丝；
PTC导电塑料：	含氟型、普通型；
内绝缘层：	改良聚烯烃/加氟型；
屏蔽层：	镀锡铜丝或铝镁合金丝编织
外护套层：	抗紫外线聚烯烃/加氟型；
防护等级：	IP67；
曲线图：

产品特点：融雪专用电伴热带的优点：使用寿命长、后期维护费用低、长期运行耗电量低、热转换率高。

► 施工安装

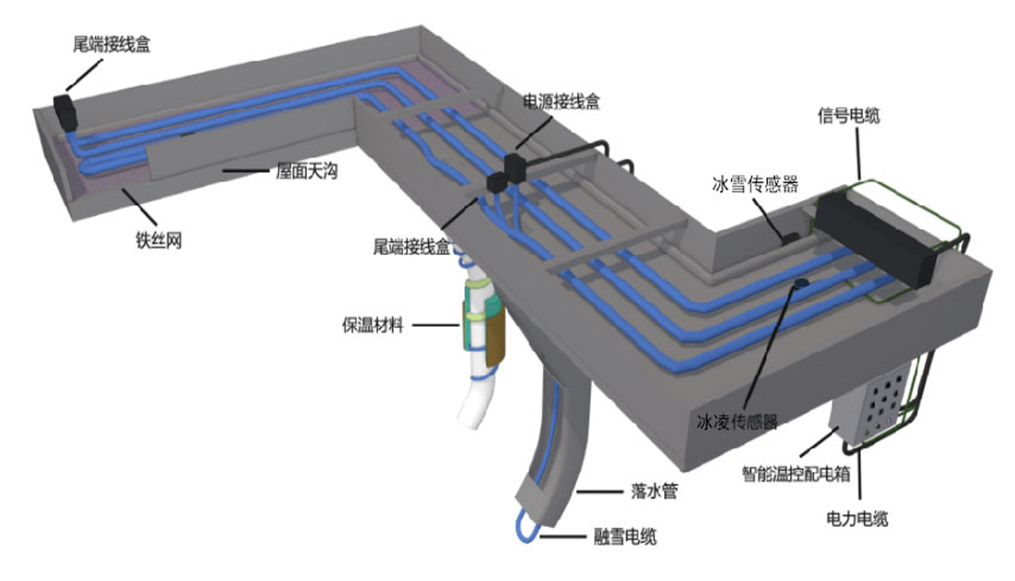

天沟内的安装一般有两种方式一种是先铺设一层铁丝网，然后将先前按比例设计的伴热带用扎带或钢丝固定在铁丝网上，第二种方式是先在天沟内安装融雪专用卡子，然后再将伴热带铺设好用卡子卡住。落水管的安装也有两种方式，一种方式是在落水管外缠绕，采用这种方式管道是有保温层的，另是一种方式是将电伴热带“U”型放到落水管内。

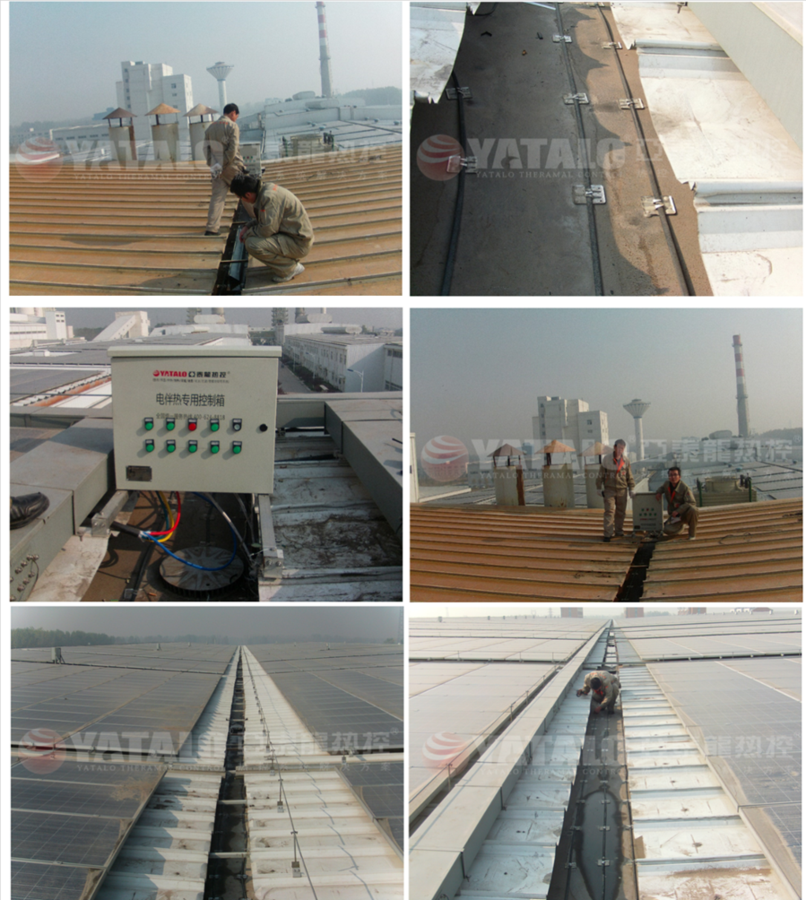

► 应用案例
