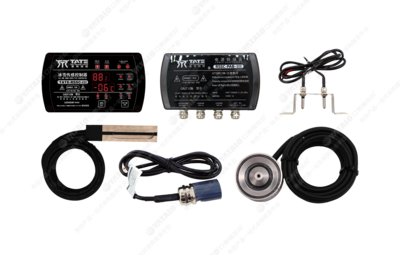

► 冰雪控制器主机TATE-SCH-III技术参数
|
使用环境温度范围： | -40℃+80℃ | 自动触发温度感应范围： | -18℃+5℃ | | 自动触发温度感应范围误差： | ±1℃ | 输入电压： | AC180V~240V | 输出电流： | AC220V/8A | 外观尺寸： | 180*110*45mm | 质量： | 800g | | 防护等级 | IP65 |
|
► 性能特点描述
1、安装场地不受限制，户内户外均可;
2、控制器主机与冰雪传感器距离不受限制，通过电源转接盒，与前置冰雪传感器距离可轻松达到800米，足以满足建筑物的安装要求;
3、冰雪控制器主机工作状态一目了然，主机界面可显示感应温度,感应湿度，当前的工作状态，也可根据现场环境及伴热带的布局来调节主机的工作模式(节能、普通、或加强等3种模式可选);
4、在极冷条件下，如果启动电伴热带，通过电伴热带除雪的效果并不理想，因此，零下18°时,自动模式下冰雪传感控制器自动转换成保护模式，这时下雪不会触发冰雪控制器主机启动加热。建议用机械方式除雪。如有特殊环境地段或特殊要求，可人工干预将主机设定成手动开启模式来让冰雪传感控制器启动。如特殊要求,可人工干预将主机设定成手动开启模式，或调节为加强模式，此时下雪可触发主机启动加热。或者手动拨到开启状态，然后手动拨到自动状态，冰雪传感控制器会启动加热延时2小时后自动转为自动检测模式。
► 冰雪传感器及安装支架RSSC-SS-III技术参数
 |
使用环境温度范围： | -40℃+80℃ | 自动触发温度感应范围： | -18℃+5℃ | | 自动触发温度感应范围误差： | ±1℃ | 输入电压： | DC12V | 外观尺寸： | 80*35*35mm | 质量： | 90g | | 防护等级 | IP65 |
|
► 性能描述
冰雪传感器是将被测环境的温度和相对湿度通过串行通讯传输至冰雪控制器主机的传感装置。安装时要求固定在专用支架上，环形探测面垂直向上，要高于地面一定的距离，0.5米即可，以避免被雪掩埋。冰雪传感器四周不可有遮挡物，以避免下雪时因环形探测面被遮挡而无法感知下雪/雨。
接线要求:冰雪传感器使用的是5*0.3RVV的护套线，出厂时设置长度为1.5米。安装时靠近电源转接盒，尽量不要增加延长线，如有特殊要求，请使用厂家提供的标准的5*0.3RVV的护套线，长度不可超过10米，并且使用专业防水接头，做好防潮防水。
► RSSC-PAB-III技术参数
|
输入电压： | AC180V~240V | 外观尺寸： | 180*110*45mm | 质量： | 600g |
|
► 性能描述
电源转接盒是在传感器远离冰雪控制器主机时(大于30米)，为保证数据的准确性而附加的一个冰雪传感器的供电及隔离装置，通过电源转接盒，现场的所有数据可通过两根数据线传至主机，安装时注意立式安装，不可浸泡于水中。
接线要求：
电源转接盒使用的是2*0.5RVV的护套线供电，输入电压为220伏交流电。常规供电要求即可。
► 冰凌传感器RSSC-IS-III技术参数
 |
外观尺寸： | 100*40*45mm | 质量： | 100g | | 防护等级 | IP65 |
|
► 性能描述
冰凌传感器是配合冰雪传感器来检测屋檐排水口的流水状态，当有水流过时水没过2根金属探极,即可感知水是否排空。安装要求，立式安装在屋檐排水口处，当水流较小时候，两探极与水面分开，当水流变大时能没过探极即可。
接线要求
冰凌传感器使用的是2*0.5RVV的护套线，出厂时设置长度为1.5米，如现场需要，可延长到50米。延长线请选用2*0.5RVV的护套线，接线头处应加装防水接头，做好防水。
► 冰凌探测器TSDC3-ID
►技术参数
 |
使用环境温度范围： | -40℃+80℃ | | 自动触发温度感应范围误差： | ±1℃ | 输入电压： | DC12V | 外观尺寸： | 120*30*17mm | 质量： | 460g | | 防护等级 | IP68 |
|
► 性能描述
冰凌探测器TSDC3-ID主要是检测天沟及屋檐内冰凌的融化程度，及积水是否排空的传感装置。冰凌探测器TSDC3-ID表面主要材质是树脂与合金材料，内部有陶瓷发热模块以及温度湿度检测装置，它可以实时检测现场环境的温度湿度以及天沟内是否还存在有积水，并将所有的参数实时传输给冰雪探测控制器。
接线时请严格按线色标识安装，要易于检查和维护，所有的线路需外加套管加以保护。
► 冰凌探测器TSDC3-ID的安装
冰凌探测器TSDC3-ID主要是检测天沟及屋内冰凌的融化程度及积水是否排空的传感装置。安装时需放置在积水排除的通道内，水平放置即可，并稍加固定，固定方式可以用耐候胶粘接或卡扣固定。放置时要保证融化的积水流过天沟时要接触到探测器上的金属探极，要求雪水流尽时冰凌探测器周边无积水。要避免被泥土掩埋。冰凌探测器四周不可有遮挡物。
接线要求:冰凌探测器使用的是5*0.3的屏蔽护套线，出厂时设置长度为5米。请使用标准的TRVVP-5*0.3的屏蔽护套线，并且使用专业防水接头，做好防潮防水。冰凌探测器与冰雪探测控制器RSSC-11的信号线总长度控制在100米以内。布线时，信号线要与强电分开走线，避免受到信号干扰。
► 路面探测器TSDC3-PD
►技术参数
 |
使用环境温度范围： | -40℃+50℃ | | 自动触发温度感应范围误差： | ±1℃ | 输入电压： | DC12V | 外观尺寸： | φ60*30mm | 质量： | 560g | | 防护等级 | IP68 |
|
► 性能描述
路面探测器TSDC3-PD是将被测路面的环境温度和相对湿度通过信号线传输至控制器主机RSSC-II的传感装置。
接线要求：线路置于耐压，防水的线路管道内，路面探测器TSDC3-PD使用的是5*0.3的屏蔽护套线，出厂时预留长度为5米。现场做信号延长时，请使用的标准的5*0.3屏蔽护套线，并且使用专门配置的信号转接盒做接头防水。路面探测器TSDC3-PD与控制器主机的信号线长度控制在100米以内。
冬季来临之前做好路面探测器的清洁工作。不可在路面探测器上以及附近堆放积雪和土堆。这样会影响路面探测器的检测效果。如果探头顶部存留过多的泥土，请做好清洁工作。以保证路面探测器的使用寿命。
► 路面探测器TSDC3-PD的安装
路面探测器TSDC3-PD沉入式安装在需要融雪的路面上，要保持路面探测器的监测面与路面在一个平面上。安装时要求沉入式固定在水泥或沥青路面，探测器检测面要求与路面平行，不可高出或低入路面。要保持路面的基本清洁，不可有过多泥沙的堆积。
路面探测器信号线长度为5米，因环境的特殊，需将路面探测器信号线接到信号转接盒内。然后延长至主机。要做好各段数据线的防护工作要避免强电场的干扰。
接线时请严格按线色标识安装，要易于检查和维护，所有的线路需外加套管加以保护。
► 应用场景
► 应用案例
| 车库出入口坡道融雪项目 | 屋顶（厂房）天沟融雪项目 |
 |  |
| 汽车停车楼坡道融雪电伴热项目 | 天津西站天沟屋面融雪 |
 |  |
| 北京机场屋面天沟融冰化雪项目 | 火车站屋顶天沟融雪项目 |
 |  |
► 安装步骤
如果初次安装，需在室内按照接线图的要求连接各信号线及电源线，（冰雪传感控制器的控制线不需连接)）。以便熟练掌握整套设备的接线及控制方法。
1:将冰雪传感器固定到支架上，然后按注意事项及要求，建议将支架安装在0.5米高立杆或墙面。
2:按注意事项在现场选择合适的地方安装冰凌传感器。冰凌传感器安装要求图示，固定在屋檐出水口处，并在伴热带上部，两个探极与地面保持3mm左右距离，可检测到地面水流即可。
3:将冰雪传感器与冰凌传感器的信号线按转接盒上的接线图接入电源转接盒。
4:电源转接盒外接220V交流电源。（冰雪控制器主机与传感器距离大于30米时)5:电源转接盒接入RVO.5及以上的双绞信号线（控制器主机与传感器距离大于30米时，长度不超过800米）。或者接入4*0.3RVV护套线（冰雪控制器主机与传感器距离在30米以内时
6:按注意事项及要求将电源转接盒盖固定好。
7:冰雪传感控制器接线:按照电器接线图，分别将冰雪控制器主机的信号线，控制线，电源线接好。
8:通电检测:打开冰雪控制器主机的电源，观察控制器主机的温度显示部分，如果能正常显示温度，则表明冰雪控制器主机与将冰雪传感器之间的数据通讯正常，如果温度显er ，则冰雪控制器主机未接收到数据，此时先检查电源转接盒的电源指示灯是否亮，以确认冰雪传感器的供电是否正常。并检查确认冰雪传感器与电源转接盒之间的接线端正常。检查完后，关闭冰雪控制器主机电源，然后对调双绞信号线的接线端，再打开冰雪控制器主机电源。此时冰雪控制器主机应可以显示正常温度。
9:通过触摸拨扭开关检测冰雪控制器主机的控制线连接的交流接触器是否正常开启，关闭。
10:将触摸拨扭开关复位自动的位置上。
冰凌传感器安装方式，根据环境要求可安装在屋檐或天沟等易于产生冰凌的漏水口，并且靠近电伴热带。
两根检测探极离流水面3到5毫米左右，以能测到电伴热带融化的水流为准。
